高層建筑衛生間通風器電氣線路的改進

車群轉  張  捷

陜西省第十一建筑工程公司設備安裝公司

    高層賓館、飯店或是較高檔次的商住樓，衛生間通常都要求有通風換氣設備。一般是衛生間設通風器，將氣體排至堅井主風道內，再由屋頂風機抽到樓外。因主風道阻力大，通風器功率較小，故屋頂風機必須與衛生間通風器同步運行，才能達到滿意的效果。

    在西安某住宅小區7棟32層的商住樓施工中，原設計衛生間通風器與屋頂風機分別單獨控制，兩者之間缺少同步運行控制措施．造成換氣效果差，維護管理不便浪費能源。為此，筆者受建設單位委托，將通風器和屋頂風機分別單獨控制改為聯動控制，現簡介如下，供同行參考。

1.原設計控制原理及存在問題

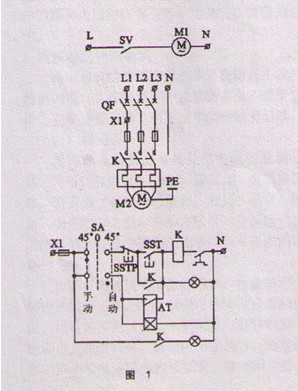

    如圖l所示，衛生間通風器電動機Ml由聲控開關sv控制。人進入衛生間因聲音作用，Ml起動運行，約3min后自動關閉。屋頂風機電動機肥控制電路設手動、自動兩檔。手動檔由按鈕控制，連續運轉；自動檔設時間控制器AT，間隔運行，設定每半小時運行一次，每次運轉15min。



    這個控制電路在實際使用中存在著聲控開關易失靈的問題，往往不是常開就是不能起動，造成部分衛生間通風換氣困難。即使通風器運轉正常，但因屋頂風機運轉與通風器運轉不同步．故換氣效果不夠理想。為了使衛生間能及時通風換氣，物業管理人員將屋頂風機置于手動檔，使屋頂風機晝夜連續運轉，增加了電能消耗。特別在夏冬季節，住戶使用空調，造成冷氣和熱氣過分排出，能源浪費嚴重。

2.控制電路的改進

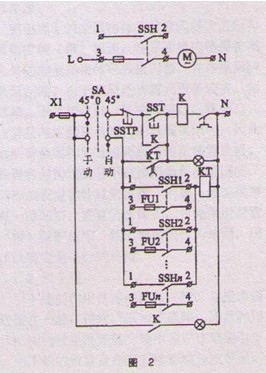

    如圖2所示，將圖1中聲控開關“改為面板式雙極開關SSH，去除屋頂風機控制電路中的時間控制器AT，接雙極開關另一副觸點。當打開SSH時，同時接通了衛生間通風器和屋頂風機控銣電路，實現了兩者同步運行：當關掉 SSH時，通風器和屋頂風機同時停止。市面上出售的面板式雙極開關，還帶有熔斷器FU，可作為衛生間通風器的短路和過載保護。屋頂風機控制是多臺共箱，掛箱明裝，布置在水箱問內。聯動控制線穿管沿管道井內壁明敷，施工安裝方便。經運行，業主、物業管理人員認為通風換氣效果好，但屋頂風機在衛生間使用高峰期(早上6：o0～8：O0)起停頻繁，擔心會影響電氣元件使用壽命，增加維修量。為解決這個問題，筆者經過周密考慮，又在屋頂風機控制電路增加了斷電延時繼電器KT，設定延時8--lOmin，使屋頂風機在較短的停用時間間隔內可繼續運轉。改進后的控制電路運行至今。沒發生任何故障，通風換氣效果良好。



(本文來源：陜西省土木建筑學會  文徑網絡：尚雯瀟 尹維維 編輯  文徑 審核)
