陜西土木建筑網(wǎng)首頁(yè) > 學(xué)術(shù)研究 > 課題研究 > 南京研發(fā)中心大樓地下室混凝土外墻防水的施工

摘要：文章介紹了水泥基滲透結(jié)晶型防水材料的基本性能、特點(diǎn)，詳細(xì)闡述了該材料在烽火通信南京研發(fā)中心地下室外墻防水中的應(yīng)用。包括材料的現(xiàn)場(chǎng)配制，施工工法及施工中的注意事項(xiàng)。...

南京研發(fā)中心大樓地下室混凝土外墻防水的施工

李樂(lè)波　戴明東

江蘇省建筑科學(xué)研究院有限公司江蘇省江南建筑技術(shù)發(fā)展總公司，江蘇南京210008

1、工程概況

    烽火通信南京研發(fā)中心工程位于河西新城科技園，其地下室外圍周長(zhǎng)約450m，基坑深度約8m，主體高32層。根據(jù)工程建設(shè)情況。建設(shè)方和設(shè)計(jì)院要求對(duì)該地下室進(jìn)行外墻防水施工。防水材料采用“細(xì)揚(yáng)牌”水泥基滲透結(jié)晶型防水材料。其工藝要求為：一布三涂(內(nèi)含玻纖布)，現(xiàn)將有關(guān)施工方法介紹如下。

2、材料的性能和特點(diǎn)

　　2.1防水材料的性能

　　大連“細(xì)揚(yáng)牌”水泥基滲透結(jié)晶型防水材料是以硅酸鹽水泥、石英砂等為基材，摻人多種活性化學(xué)物質(zhì)組成的一種新型剛性防水材料。它是一種粉末狀的材料，施工時(shí)以適當(dāng)比例的水與之混合后，以灰漿的形式涂刷在地下室混凝土外墻基層表面。其防水機(jī)理是：因水泥基滲透結(jié)晶型防水材料中含有多種活性化學(xué)物質(zhì)，它通過(guò)以水為載體向混凝土內(nèi)部滲透反應(yīng)，并不斷形成不溶于水的結(jié)晶體，堵塞混凝土的毛細(xì)孔道，增加其致密性，提高其防水性能。這種“滲透結(jié)晶”、“堵塞毛細(xì)孔道”的化學(xué)反應(yīng)在整個(gè)使用過(guò)程中持續(xù)進(jìn)行。由于該種材料中的多種活性化學(xué)物質(zhì)的“滲透結(jié)晶”作用。可使混凝土表面或內(nèi)部出現(xiàn)的微細(xì)裂紋自動(dòng)愈合，從而賦予了混凝土持續(xù)的防水性能。

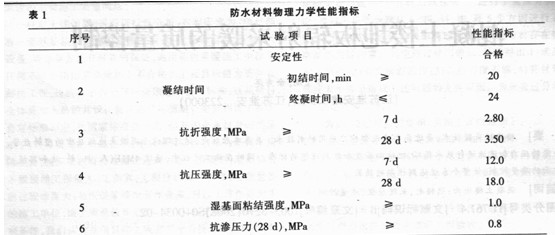

    水泥基滲透結(jié)晶型防水材料應(yīng)符合GBl8445—2001(I型1的規(guī)定要求，其物理力學(xué)性能指標(biāo)如表1。

　　2.2防水材料的特點(diǎn)

    (1)由于水泥基滲透結(jié)晶型防水材料中所含的多種活性化學(xué)物質(zhì)遇水發(fā)生反應(yīng)有親和力，因此特別適合于潮濕的混凝土基面防水施工，只要混凝土表面無(wú)明顯積水，即使混凝土100％的含水率也不影響防水施工的效果。

    (2)該防水材料無(wú)毒害、無(wú)污染，屬綠色建材產(chǎn)品。

    (3)該防水材料在水的作用下，結(jié)晶的生成物是沿著水道生成的，這種生成物與混凝土結(jié)構(gòu)是同齡的，因此水泥基滲透結(jié)晶型防水材料的防水效果是永久的，不會(huì)因紫外線、臭氧等因素而導(dǎo)致老化。

    (4)該防水材料施工簡(jiǎn)便，只要混凝土結(jié)構(gòu)表面無(wú)污染、無(wú)松動(dòng)的部分都可以施工。

    (5)該防水材料經(jīng)充分養(yǎng)護(hù)后其有效成分滲透到混凝土內(nèi)部，幾乎和混凝土同強(qiáng)度。

3、施工前的準(zhǔn)備

　　3.1主要機(jī)、工具主要有高壓水槍、電動(dòng)攪拌器、刮板、漆刷、鏟刀、鋼絲刷、鐵抹子、攪拌桶、滾筒刷等。

　　3.2混凝土外墻基層的處理及腳手架搭設(shè)

    (1)混凝土基層應(yīng)堅(jiān)實(shí)平整，不得有松動(dòng)、起砂、起皮、分層等現(xiàn)象，不得有大于5mm直徑以上的孔洞，對(duì)于露  筋、孔洞可采用等強(qiáng)度的水泥砂漿修補(bǔ)抹平。

    (2)混凝土基層表面不得有滲漏和明顯積水，但對(duì)基層無(wú)干燥程度的要求。



　　(3)混凝土面層上的疙瘩、起皮、分層等應(yīng)鏟除并清理干凈．并用清水沖洗。

    (4)在地下室混凝土外墻四周搭設(shè)雙排鋼管操作架，滿鋪腳手板。

4、主要施工方法

    4.1施工工序

    清理混凝土外墻基層→掛板鋼筋處節(jié)點(diǎn)防水加強(qiáng)層處理(監(jiān)理、總包要求)→大面積涂刷防水材料(一涂)→保養(yǎng)→中間交驗(yàn)→大面積涂刷防水材料(二涂，同時(shí)粘貼玻纖布)→保養(yǎng)→中間交驗(yàn)→大面積涂刷防水材料(三涂)→保養(yǎng)→最終交驗(yàn)→待做外墻保護(hù)、保溫層。

    4.2防水施工操作工藝

    (1)將水泥基滲透結(jié)晶型防水材料加入適量的水并倒入攪拌容器中，用電動(dòng)攪拌器(轉(zhuǎn)速為250r/min)攪拌3min一r/min ,確保混合均勻，配好的混合料呈稠漿狀。

    (2)防水加強(qiáng)層的處理

    對(duì)地下室混凝土外墻掛板鋼筋處先行涂刷一道防水材料進(jìn)行加強(qiáng)處理，每個(gè)掛板鋼筋節(jié)點(diǎn)處防水施工尺寸范圍為20cm×20cm。

    (3)大面積防水層的涂布施工涂層應(yīng)涂刷均勻，用硬中刷或滾筒刷沾防水材料的混合料在混凝土的基層上反復(fù)用力涂刷，以確保防水材料與基層有充分結(jié)合。

    (4)第二道防水層的施工應(yīng)在前一道防水層表面仍是潮濕的、但已經(jīng)固化時(shí)進(jìn)行施工，如果前一道防水層表面已干燥，應(yīng)澆水濕潤(rùn)后方可再行下道工序的施工。

    (5)防水層的保濕養(yǎng)護(hù)應(yīng)在6 h以上，以防止防水涂層產(chǎn)生微細(xì)裂紋和脫落。

    (6)地下室外墻底板以及外墻支撐塊防水施工延伸尺寸為50cm。

5、防水層的質(zhì)量檢查和驗(yàn)收

　　5.1水泥基滲透結(jié)晶型防水材料涂層每道施工完畢后，都應(yīng)進(jìn)行防水層的外觀檢查，防水涂層應(yīng)厚度均勻，不得有漏涂和漏底，每道防水工序施工完后都需辦理隱蔽工程檢查與驗(yàn)收記錄。

　　5.2水泥基滲透結(jié)晶型防水材料涂層經(jīng)6 h以上保養(yǎng)后，經(jīng)過(guò)檢查確認(rèn)防水涂層無(wú)開(kāi)裂、無(wú)脫層、無(wú)剝落、有一定的強(qiáng)度后方可進(jìn)行下道工序的施工。

　　5.3在水泥基滲透結(jié)晶型防水材料涂層未達(dá)到一定強(qiáng)度前．要避免砸碰、硬物刮劃、撞擊等現(xiàn)象，如果發(fā)生應(yīng)及時(shí)進(jìn)行修補(bǔ)。并在養(yǎng)護(hù)過(guò)程中進(jìn)行重點(diǎn)養(yǎng)護(hù)。

　　5.4該地下室外墻防水工程質(zhì)量驗(yàn)收參照《地下工程防水技術(shù)規(guī)范》(GB50108—2001)、《地下防水工程質(zhì)量驗(yàn)收規(guī)范}(GB50208-2002)等標(biāo)準(zhǔn)。

6、結(jié)語(yǔ)

　　6.1烽火通信南京研發(fā)中心大樓地下室混凝土外墻防水，采用大連“細(xì)揚(yáng)”牌滲透結(jié)晶型防水材料施工已3個(gè)多月，至今未出現(xiàn)滲漏情況，證明該材料能滿足地下室混凝土外墻防水的要求。

　　6.2在該項(xiàng)目的防水施工中，防水涂料的配制以及施工涂刷的均勻、厚薄，均對(duì)防水層的效果產(chǎn)生直接影響，否則容易產(chǎn)生開(kāi)裂、翹曲以及白斑等現(xiàn)象，甚至產(chǎn)生滲漏水。

　　6.3水泥基滲透結(jié)晶型防水材料在施工過(guò)程及施工完畢后．應(yīng)特別注意對(duì)防水層的養(yǎng)護(hù)，否則不能發(fā)揮其“滲透”、“結(jié)晶”的作用。

參考文獻(xiàn)

[1]建筑材料標(biāo)準(zhǔn)匯編一建筑防水材料is]．中國(guó)標(biāo)準(zhǔn)出版社．2003．

[21沈春林，詹福民．防水工程實(shí)例手冊(cè)[M]．中國(guó)建筑工業(yè)出版社．2000．

[3]中國(guó)建筑標(biāo)準(zhǔn)設(shè)計(jì)研究院．地下建筑防水構(gòu)造[s]．02J301．

(本文來(lái)源：陜西省土木建筑學(xué)會(huì)  文徑網(wǎng)絡(luò)：溫紅娟  劉紅娟  尹維維 編輯 文徑 審核)

上一篇： 鋼拱架柔性支撐穩(wěn)定性預(yù)測(cè)判別方法探討

下一篇： 不同受火方式下混凝土柱耐火性能的試驗(yàn)研究
