臺佳一體化產品特點及應用

昆山臺佳機電有限公司  王建林

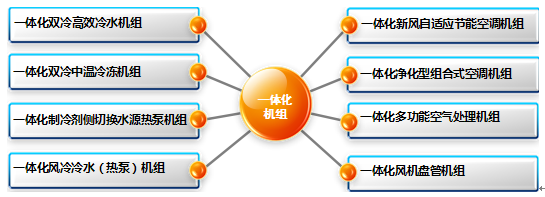

一體化機組產品系列

一體化機組開發背景

    系統能耗高

    多專業、多供應商，配合難度大

    售后服務反應慢、效果差

一體化機組開發背景

常規水冷冷水機組+機房系

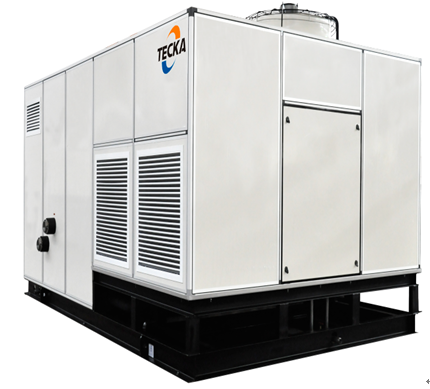

臺佳一體化雙冷高效冷水機組

一體化雙冷高效冷水機組定義

    “臺佳”一體化雙冷高效冷水機組是指自帶冷源，采用專利高效雙冷冷凝器，包含完整的載冷劑輸配及處理設備，整合先進的系統節能運行控制的空調或工藝用冷水機組。

一體化雙冷高效冷水機組應用場合

    “臺佳”一體化雙冷高效冷水機組適用于各種工商業空氣調節或工藝冷凍水制備，尤其適用于低濕球溫度地區和全年制冷的空調或工藝場合。

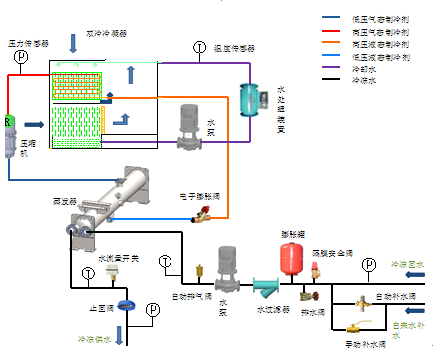

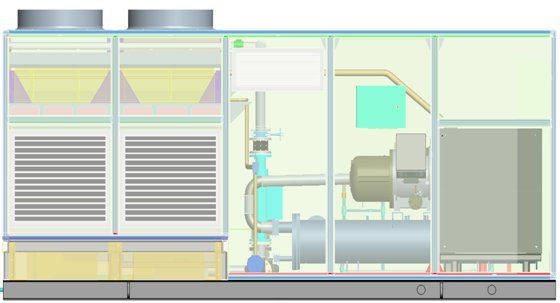

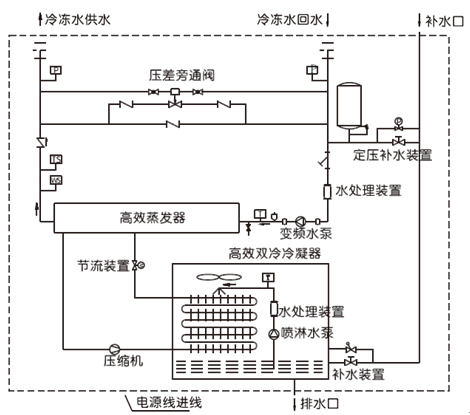

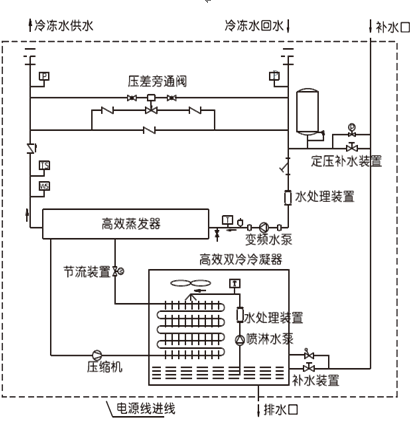

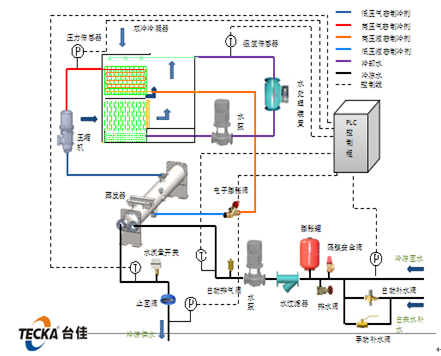

一體化雙冷高效冷水機組結構

一體化雙冷高效冷水機組主要特點

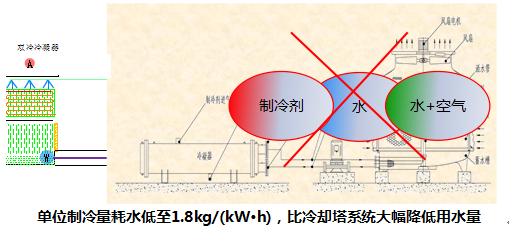

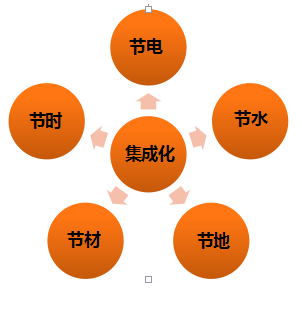

采用高效雙冷冷凝器   節電、節水

采用高效雙冷冷凝器   節電、節水

    機組采用高效雙冷冷凝系統，無需冷卻塔，無冷卻水輸送功耗，

    最大限度降低冷凝溫度，噴淋水循環量小，揚程低，減少一次傳熱過程，從而整機能耗小。

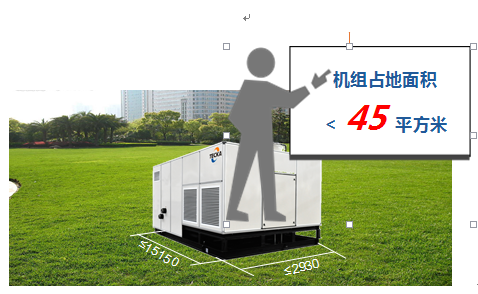

結構緊湊，無需機房，室外安裝   節地

一體化結構設計，系統簡化   節材

只需水電接入，簡化工程施工   節時

整合系統運行，迭代計算，自適應模糊控制

一體化雙冷高效冷水機組主要特點

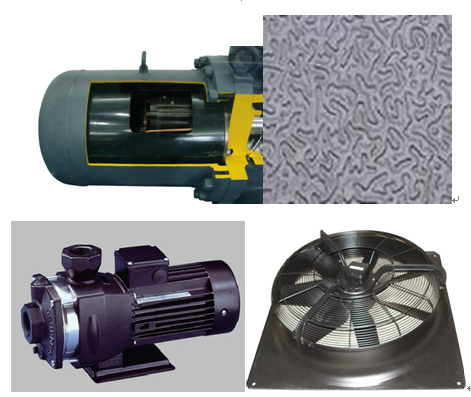

高品質零部件保證機組超低故障

一體化雙冷高效冷水機組主要特點

    防結垢措施和標準化生產保障體系

    機組配置水處理裝置，提高機組使用效率及壽命；獨特的雙冷冷凝器結構，具有一定的自除垢功能。

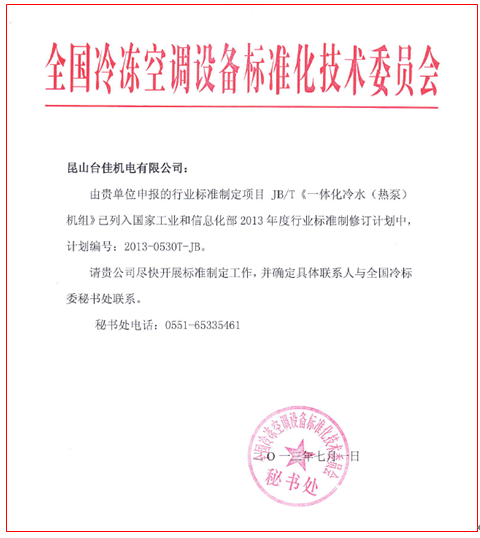

《一體化冷水（熱泵）機組》標準起草人

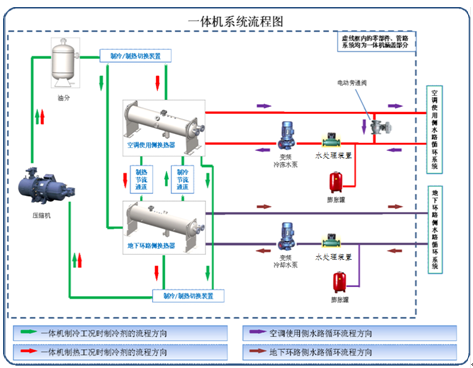

    一體化制冷劑側切換水源熱泵機組

    一體化制冷劑側切換水源熱泵機組

    制冷劑側切換，避免空調側和水源側的交叉污染，適應特殊水質要求；

    在線清洗配置，有效防止結垢；

    整合系統運行控制，采集系統運行參數，比較不同運行策略，迭代計算系統運行能效，自適應調節水流量和溫差，保證系統高效可靠運行；

    機組結構緊湊，可室外安裝；

    采用一體化結構與功能設計，只需水電接入，簡化工程施工，極大縮短安裝時間；

    依據完善的質量保證體系，標準化制造與測試，確保機組品質；

    領先網絡設計，便捷網絡接入，友好操作界面，有互聯網的地方就有控制臺；

    隔音箱體設計，專業消聲材料，多重減振措施，實現超低噪音運行。

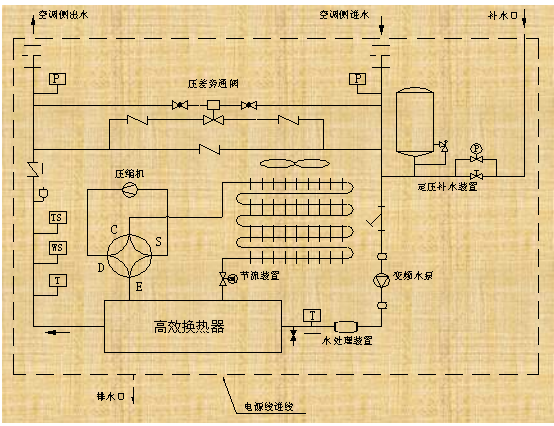

    一體化風冷冷水（熱泵）機組

    高效空氣側換熱器設計，適應高溫制冷和低溫制熱工況；

    整合系統運行控制，采集系統運行參數，比較不同運行策略，迭代計算系統運行能效，自適應調節水流量和溫差，保證系統高效可靠運行；

    模塊化設計，節能高效，可任意組合；

    采用一體化結構與功能設計，只需水電接入，簡化工程施工，極大縮短安裝時間；

    依據完善的質量保證體系，標準化制造與測試，確保機組品質；

    領先網絡設計，便捷網絡接入，友好操作界面，有互聯網的地方就有控制臺；

    機組整體采用靜音型設計，集合高效低噪風機、水泵和壓縮機靜音箱，確保低噪平穩運行。

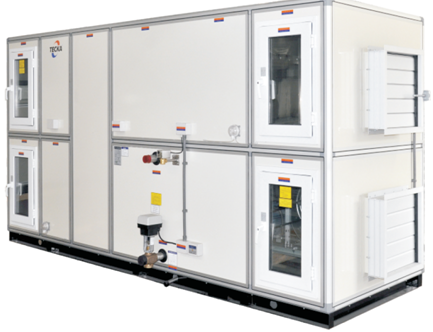

    一體化新風自適應節能空調機組

    一體化新風自適應機組開發背景

    定新風量運行，系統能耗高

    各專業、各單位配合難度大

    自控方案單一，節能有限

    一體化新風自適應機組應用場合

    高端寫字樓

    高檔娛樂會所

    高檔商場

    其他對新風品質要求高、人員流動大、節能要求高的場所

    一體化新風自適應機組定義

    “臺佳”一體化新風自適應節能空調機組是指以逐時能耗分析依據為設計依據，實時監測室內外空氣參數和室內空氣質量，自動選擇運行模式和新風比例，實現空氣質量、室內溫濕度、系統能耗三者的最優控制的一種空氣處理設備。

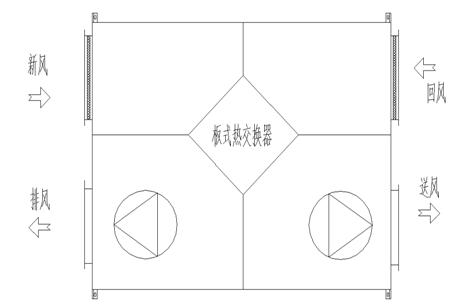

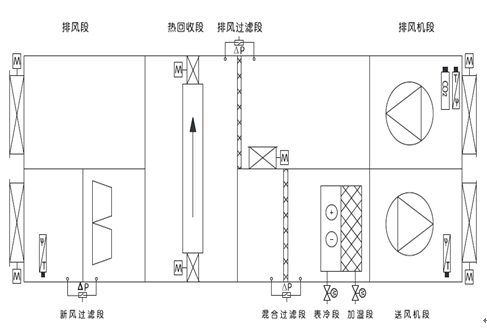

一體化新風自適應節能空調機組分類

一體化新風自適應節能空調機組特點

    實時監測室內外空氣參數，自動選擇通風、空調或熱回收運行模式

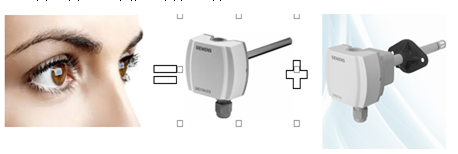

    全面監控室內空氣質量（CO2，TVOCs等），自動調整新風量

    實時制定運行策略，精確控制空氣溫濕度及新鮮度，實現空氣質量、室內溫濕度、系統能耗三者的最優化控制

    一體化新風自適應節能空調機組特點

    機組節能效果顯著，以北京地區典型商業建筑空調系統為例，每平方米每年可節約電量約26kW·h；

    采用一體化結構與功能設計，配置空氣質量監測儀，閥門、執行器、變頻器、溫濕度傳感器等配件，簡化工程施工，縮短安裝時間

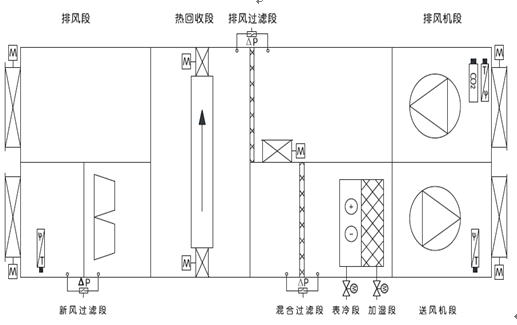

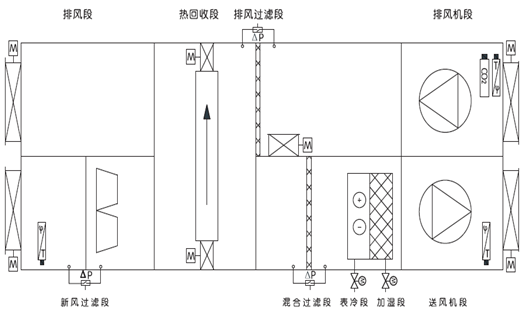

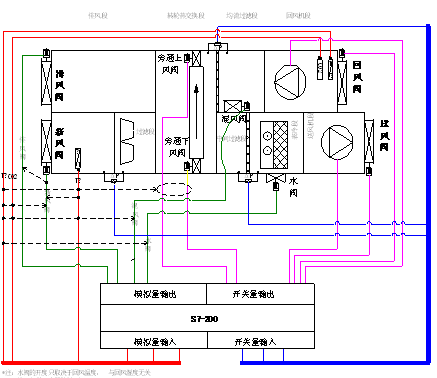

    一體化新風自適應節能空調機組控制原理圖

    一體化新風自適應節能空調機組運行模式

    模式一：通風運行模式

    適用于：制冷時新風焓值小于室內焓值（早晚及過度季節）

    模式二：新風自適應運行模式

    模式三：新風自適應且能量熱回收運行模式

    一體化新風自適應節能空調機組案例分析

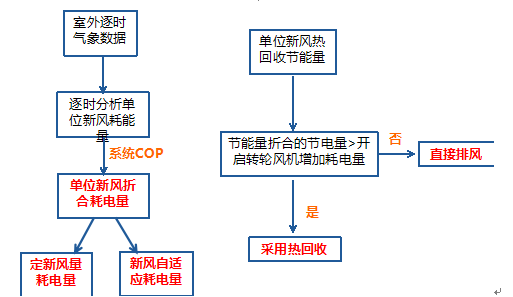

    思路分析

    采用新風自適應運行模式，節能率正比于定新風量模式下的人員變化率（按在室人數為平均在室人數的1/2計算，節能50%）；

    同等前提下，采用熱回收運行模式，節能率為50.68%；

    當在室人數變化到20%時，采用新風自適應且熱回收運行模式比采用定新風量運行模式節能，最高達90.14%。

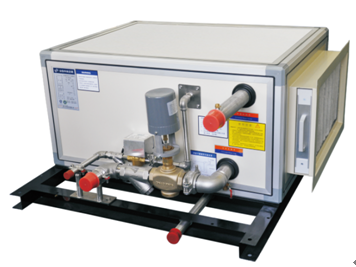

一體化多功能空氣處理機組

    采用臺佳凈化型空調機組型材和面板，可選加濕、負離子發生器等多種配置；配置光氫離子凈化器和大容塵量型過濾器，有效過濾顆粒污染物，殺滅微生物；采用一體化結構與功能設計，包含水路閥門、過濾器和控制器等。

    適用于各種空調場所，尤其是星級酒店、高端辦公區等場所。



    一體化風機盤管機組

    可選直流無刷電機或交流電機；采用低噪音風機及流線型風口設計，保證極致靜音；采用親水膜翅片、加長型防溢水盤，防止腐蝕，防止漂水和溢水；一體化結構與功能設計，包含水路閥門、過濾器和控制器等。

    適用于各種空調場所，尤其是星級酒店、高端辦公區等場所。

(本文來源：陜西省土木建筑學會   文徑網絡：呂琳琳 雷丹 尹維維 編輯   劉真 文徑 審核)
