 巖棉板薄抹灰外墻保溫系統施工技術

張鋒

陜西建工第二建設集團有限公司    721000 寶雞市

    一、工程概況

    陜西省交通建設集團公司航天基地職工住宅（一期）2#住宅樓位于西安市長安區東長安街。本工程總建筑面積22085平方米，地下1層，地上中間段22層，層高3.0m。建筑高度71.40m。建筑結構形式為剪力墻結構。設計外墻保溫材料為80厚巖棉板，巖棉板容重不小于150kg/m3。外飾面為丙烯酸涂料。

    二、外墻保溫施工工藝與質量控制

    1、施工準備

    施工前按照本工程的技術要求，對巖棉板薄抹灰外墻保溫系統的巖棉板、巖棉帶等材料及輔材的規格、外觀尺寸做進場驗收，驗收合格后，在監理單位的見證下對巖棉板、巖棉帶、抹面砂漿、鋼絲網、玻纖網格布、錨固件的主要技術性能及專用膠粘劑的物理力學性能取樣復試。復試合格后，按照施工方案做樣板，經監理單位驗收合格后形成樣板記錄，樣板作為施工過程中驗收的依據。

    2、施工工藝流程

   （1）巖棉板薄抹灰外墻外保溫系統施工工藝

    基層處理→吊垂直、彈控制線→安裝底座托架→配置專用膠粘劑、粘貼巖棉板→抹找平保護層→安裝錨固件、抹抗裂膠漿

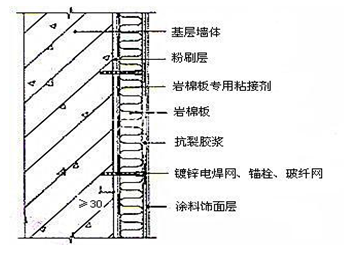

圖一：巖棉板薄抹灰外墻外保溫系統構造

   （2）基層處理

    基層表面應堅實平整，清潔，無油污、涂膜劑等影響粘接的附著物。對局部凸起、空鼓、疏松的應剔除，用1∶3水泥砂漿找平，找平層的平整度偏差不宜超過4mm。特別干燥的基層，應噴水濕潤。

   （3）吊垂直、彈控制線

粘貼巖棉板前，應根據建筑立面設計和外保溫要求，在墻面彈出外門、窗口水平、垂直控制線、水平控制線以及伸縮縫線、裝飾條線等。在建筑外墻陽角、陰角及其他必要處掛垂直基準線，每個樓層適當位置彈出水平線，以控制巖棉板的垂直度和平整度。

   （4）安裝底座托架

    基層檢查合格后，在±0.00m標高處安裝底座托架。托架采用∠63×63×4的通長角鋼，M6@500的膨脹螺栓固定。托架間距根據巖棉板的密度選擇，間距一般為3－6個層高。

   （5）配制膠粘劑、抹面膠漿

    嚴格按供應商提供的配合比和制作工藝在現場進行配制，必須達到工程所需要的粘稠度；每次配制不得過多，視不同環境溫度條件按產品說明書中規定的時間內用完。拌好的粘結膠漿應避免太陽直射，已凝結的粘結膠漿不得再次加水使用。

   （6）巖棉板施工

    巖棉板施工前，應根據外墻立面設計確定排版圖，并應檢查巖棉板是否干燥，表面是否平整、清潔；潮濕、表面不平整、有污染的巖棉板不得用于工程，對巖棉板各終端部位（側邊外露處）均在貼板前先行粘貼翻包用的窄幅標準型網布。 巖棉板在區段內的鋪貼應自下而上沿水平方向鋪設粘貼。水平方向應從細部節點（陽臺、豎向線條）及陰、陽角部分開始向中間進行。相鄰巖棉板應緊密對接，板間縫不得大于2mm，且板間高差應不大于1.5mm。豎縫應逐行錯縫1/2板長，局部最小錯縫不應小于200mm。在墻角處，巖棉板的垂直縫應交錯咬合，并選用整版，在建筑物外墻所有陰陽角部位沿全高掛通線控制墻角垂直度。

    膠粘劑的有效粘貼面積不應小于50%，粘貼巖棉時，膠粘劑應涂在巖棉背面。在基層平整度小于5mm/2m時，優先使用條粘法進行粘貼（圖二），膠條應呈水平方向。在基層平整度大于5mm/2m時，必須使用點框法粘貼（圖三），粘貼牢固，不得有松動和空鼓。

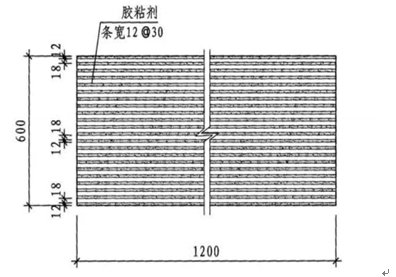

圖二：條粘法示意圖

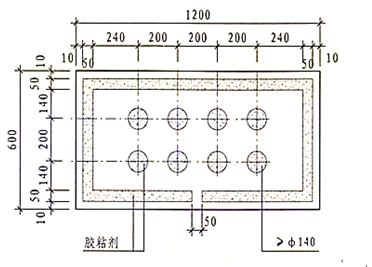

圖三：點框粘法示意圖

    巖棉板上抹完粘結膠后，應先將保溫板下端與基層墻體面粘結，然后自下而上均勻擠壓、滑動就位。粘貼時應輕揉，隨時用2m靠尺和拖線板檢查平整度和垂直度，每貼完一塊板，應及時清除擠出的膠漿。相鄰板間應緊密對接，不留板縫，板縫中間不得有膠粘劑，板間高差不大于2mm。局部不規則處粘貼巖棉板可現場裁切，但應保證切割邊緣順直、平整、尺寸方正。

   （7）抹找平防護層

    找平施工前應彈出找平的厚度控制線，用找平漿料做標準厚度灰餅。找平漿料找平抹灰可一遍完成，抹灰厚度可略高于灰餅厚度，然后用刮杠刮平。施工時應注意陰陽角和門窗洞口的垂直度和平整度。

   （8）安裝錨固件、抹抗裂膠漿

    找平防護層凝固后，使用沖擊鉆打錨固件孔，鉆孔深度應大于錨固深度10mm。抹第一層抹面膠漿，漿料不得蓋住孔洞，隨后將剪裁好的后熱鍍鋅電焊網繃緊鋪設在膠漿上，邊鋪設邊安裝安裝錨固件，最后用抹刀將漿料在后熱鍍鋅電焊網上均勻抹平整。后熱鍍鋅電焊網搭接不應小于100mm，并用低碳鋼絲將搭接處綁扎好。安裝錨固件錨固件進入基層墻體的有效錨固深度不小于30mm，每平方米不少于6個，按梅花狀布置。錨固件圓盤直徑不小于60mm。

    第一遍抹面完成后24h，抹第二道抹面漿料，同時自上而下鋪設耐堿玻璃纖維網格布，將繃緊后粘貼于第二道抹面膠漿上，并將彎曲的一面朝里，用抹子由中間向四周把耐堿玻璃纖維網格布壓入第二道抹面膠漿表層，要平整嚴實，嚴禁網格布皺褶。單張網格布長度不宜大于6m，網格布的搭接量以平面搭接不小于100mm，陰陽角搭接不小于200mm。 陰陽角網格布要保持連續性，并從兩邊雙向繞角，當遇到門窗洞口時，在洞口四角處設450方向加強網，尺寸400mm×300mm；在四角內側陰角加鋪與保溫等寬標準網，防止開裂（圖四、五）。抹面膠漿總厚度為4~6mm。抹面膠漿和耐堿玻纖網鋪設完畢后，不得撓動，靜置養護不少于24h，才可進行下一道工序的施工。在寒冷潮濕氣候條件下，還應適當延長養護時間。面層凝固后，應自然養護96h以上。并涂刷防潮底漆。

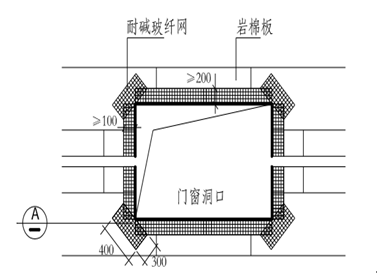

圖四：門窗洞口網格布加強示意圖

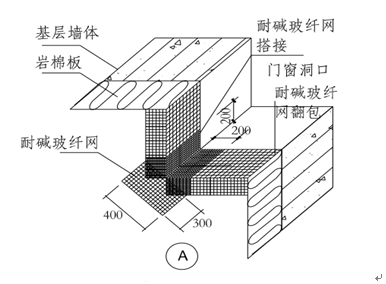

圖五：門窗洞口四角網布加強

    涂抹抹面砂漿前根據設計要求做好滴水槽（圖六）。嚴禁先鋪耐堿網格布后抹抹面膠漿，抹面膠漿施工間歇設置在自然斷開處，在連續墻面上如需停頓，本道抹面膠漿不應完全覆蓋已鋪好的耐堿玻璃纖維網格布，需與耐堿玻璃纖維網格布、底層膠漿形成臺階型坡茬，留茬間距不小于150mm。

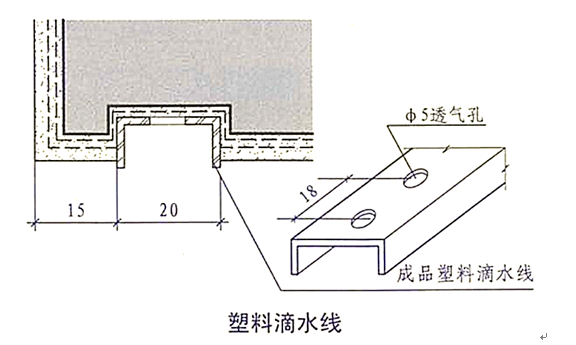

圖六：外墻工程滴水做法

    外保溫系統墻面水平伸縮縫的間距不得大于6m，垂直伸縮縫的間距不得大于12m。如建筑物逐層設有腰線或建筑平面已有凹凸，也可不設水平或垂直伸縮縫。伸縮縫的寬度不應小于20mm，伸縮縫處巖棉板的終端應采用窄幅網布翻包，翻包寬度不小于100mm，縫口采用密封膠封堵，內填巖棉氈條。

     3、質量控制

   （1）巖棉板外保溫系統的導熱系數、表觀密度、壓縮強度、憎水率、錨固件等各項技術指標必須滿足有關標準所規定的要求。

   （2）外保溫使用的粘結膠漿、抹面膠漿、耐堿網格布、鍍鋅鋼絲網等應有出場合格證、檢驗報告及復檢報告。

   （3）面層、保溫層、結構層之間的粘接必須牢固，無松動現象。

   （4）外保溫系統面層的允許偏差和檢查方法應符合下列要求：

外墻保溫系統面層的允許偏差和檢查方法

    三、成品保護

    施工中各專業工種應緊密配合，合理安排工序，嚴禁顛倒工序作業。在保溫墻附近不得進行電焊氣焊操作。施工用水和設備用水等以及雨季施工時，必須采取有效措施，防止保溫墻面受潮或污染。對保溫墻體坐好面層后，不得隨意在墻體上開鑿孔洞，如確實需要，應在面層膠漿達到設計強度之后方可進行，安裝物件后其周圍應恢復原狀。嚴禁重物或防止尖物損傷破壞。對于出外墻面的外露金屬件做好防水處理，且應采取防銹措施。

    四、結束語

    外墻外保溫的防火問題一直以來得到極大的關注重視，巖棉板薄抹灰外墻保溫系統由于施工材料各項技術指標穩定，防火性能優越，施工速度快，便成了建筑外墻保溫系統的首選。通過陜西省交通建設集團公司航天基地職工住宅（一期）2#住宅樓施工積累了一定的施工經驗，可以對類似的工程提供施工參考。
