陜西省現代建筑設計研究院  韓娟  趙蕾  王佳風  阮利超  710048  西安

陜西省澄城縣城關鎮水管站  趙艷平  715200

    隨著城市的發展、城市的規模和構架的不斷擴大，人們對生存環境的要求也越來越高。在成片的多層建筑群中，突然出現了一座高層建筑，通常的供暖方法是為高層建筑設一臺專用鍋爐（初投資大、運行費高），或設熱交換器與低區系統隔絕（有高溫水熱源才合理）。最為經濟的方法是，利用原有低區的低溫水系統直連供暖。對此筆者對本市某小區高低層建筑供暖問題進行淺顯的探討及技術分析。



    本市某小區有六棟6層住宅樓、一棟18層住宅樓，熱源為隔壁小區提供的低壓且溫度為55℃/45℃的地熱水，現有兩種供暖系統供本小區使用：



    一、傳統的采暖系統：低區（1-6層）采用甲方提供熱源，而高區（7-18層）由甲方提供熱源經過高層住宅樓地下?lián)Q熱站換成50℃/40℃的熱水供其使用；使用換熱站這種形式供一棟住宅樓使用缺點如下：



    1．降低了熱能的利用率；2．由于供水進用戶的溫度降低了所以增加了采暖地板輻射盤管的長度，即潛在的增加了初投資費用。其外換熱機組的熱效率不可能為100%僅為97%，用戶所獲取的熱量需乘以機組熱效率η，多一道環節總熱效率也會隨之下降；3．換熱機組使用的定壓裝置為一用一備補水泵、膨脹水箱，對于單棟樓而言造價增加；4．由于換熱溫差只有5℃所以若使用板式換熱機組則換熱板片會增加；5．換熱站專用機房需占有一定的建筑面積；



    二、高層建筑直連供暖系統：低區（1-6層）采用甲方提供熱源，高區（7-18層）由甲方提供熱源經過高層建筑直連供暖設備加壓后直接供給；使用這種直供加壓方式地下室只要有3-4m²就可以了，大大節省了用地資源，提高用地利用率；



    使用該系統原有低區供暖熱網定壓大小不變。運行參數不變、運行方式等全維持不變的情況下，僅在高區引入口增設一個微型增壓泵（并在泵出口設止回閥），將低區網的供水加壓，送至高層以建筑的散熱器放熱后，高壓加水則進入斷流器，促進其膜流形成，進行斷流減壓。然后，再進入阻旋器進行阻旋“復原”并分離空氣。此時，就可以安全返回低區回水管網中去了。



    系統運行時，高層建筑與低區網直接的回水管上有斷流器和阻旋器“減壓”，以保證運行時高層建筑與低區網隔絕；運行停止時，由于原低區網定壓大小不變，系統水位一直維持在低區網水靜壓線上。所以，在系統停止運行的同時，回水管上的斷流器至阻旋器（低區靜壓線以上）這段管道內的水流必然隨之斷開。而高、低區直連的供水管，在靜止狀態時，供水管上有加壓泵前的止回閥，以保證供水管的水不能經泵倒流回低區（隔絕）。這樣，無論系統運行時，還是靜止時，均保證了高、低樓（區）系統的徹底隔絕。



    但本做法的缺陷是：由于存在斷流器，水系統間斷和大氣相通，會造成氧氣侵蝕，造成管路氧腐蝕。



    經過綜合分析該小區最終確定使用直供混水設備形式，提高了高區熱媒參數該系統將外網供水加壓送至高區，同時將高區回水用減壓閥組減壓，與外網回水匯合，從而實現高層建筑的高區采暖系統與低區采暖系統的直接連接，為本小區提供了一種結構簡單、高效節能、閉式循環、運行穩定的高層建筑采暖分區方式。

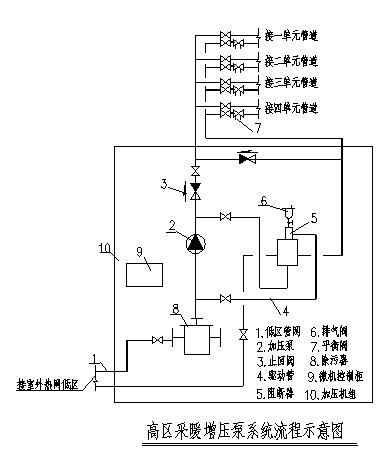

    高層建筑直連供暖系統見圖示：































    在多層建筑區中新建高層建筑采暖系統采用本方法后，即可與任一低層建筑直連并網供暖，不再受高、低樓限制，從而大大節省工程投資和運行費。總之，對于不同的項目我們設計師應本著“節能、經濟、效率”的原則選擇更適合該項目的采暖系統。



1、劉夢真 王宇清著。《高層建筑采暖設計技術》。機械工業出版社。
