3.3自然通風節能設計

    3.3.1 風壓通風

    利用風壓來實現建筑室內自然通風，首先要求建筑有較理想的外部風環境(平均風速一般不小于3~4m/s)；其次，要求建筑應面向夏季風向，房間進深較小(一般以小于14m為宜)， 以便易于形成穿堂風，穿堂風的氣流路線應流過人的活動范圍，且風速應達到0.3 m/s以上^[4]。房間進出風口的布置應使氣流在室內改變方向，因?yàn)闅饬髟谑覂?nèi)流經路徑最長時室內通風效果最好。



    本項目所在地湖南，屬于東南季風區，夏季主導風向?yàn)闁|南偏南風，冬季主導風向?yàn)槲鞅逼�北風。然而本項目由于基地限制是東西朝向，對于風壓通風來說，是不太有利的，針對這種條件，設計時除了將辦公大樓采用常規的開窗方法外，還在東立面的窗臺下（正壓區）設置了可伸縮的金屬百葉窗，以用來增加室內空氣流場，即可用于通風，也可以擱置空調機箱。在走廊一側（負壓區）設置高側窗，控制室內氣流線路，將主要?dú)饬鞲哂诠ぷ髋_(tái)面，見圖3.6。并且將每一開間的橫墻向外延伸720mm，即作為建筑立面的垂直劃分，也可作為垂直遮陽構件，更重要的是作為導風構件，引導偏南風吹進室內，見圖3.7。

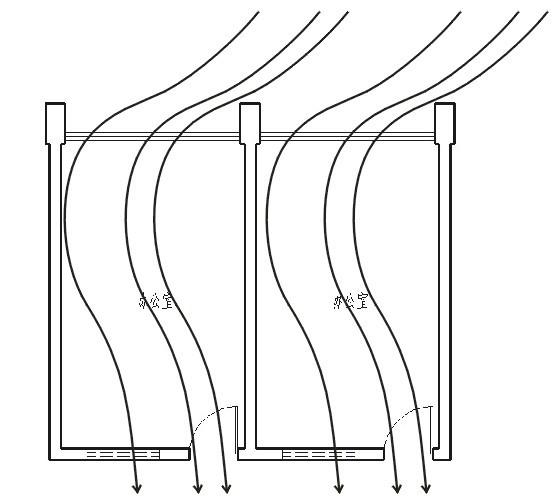

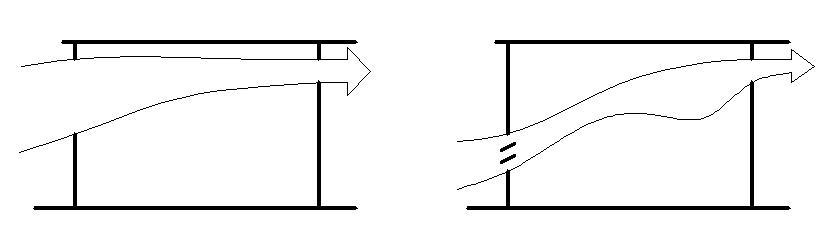

        圖3.6  進出風口位置和高低對氣流的影響                                   圖3.7



    立面的窗臺下（正壓區）設置了可伸縮的金屬百葉窗，以用來增加室內空氣流場，即可用于通風，也可以擱置空調機箱。在走廊一側（負壓區）設置高側窗，控制室內氣流線路，將主要?dú)饬鞲哂诠ぷ髋_(tái)面，見圖3.6。并且將每一開間的橫墻向外延伸720mm，即作為建筑立面的垂直劃分，也可作為垂直遮陽構件，更重要的是作為導風構件，引導偏南風吹進室內，見圖3.7。



    3.3.2 熱壓通風

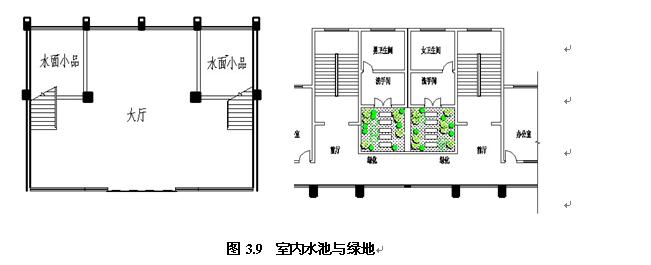

    要形成熱壓通風，建筑物的進出口高差和室內外空氣的溫差，兩個條件缺一不可。“因此只有當其中的一個因素有足夠大的量時，熱壓通風才具有實際重要的意義”。在本項目中，樓梯間的長度為8.1m，樓梯間上方屋頂高度28m，樓梯間的室高比約為1:3.5，對于熱壓通風來說，效果良好。所以本項目將兩個樓梯間與屋頂貫通，并在屋頂設計一個類似于風帽的構造形體，四周安裝可調控的百葉，用來控制風向，夏季開啟通風，冬季關閉防風。通過熱壓作用，將污濁的熱空氣從室內通過豎向空腔樓梯間排出，而室外新鮮的冷空氣則從建筑底部被吸人，見圖3.8。并且在一樓大廳的兩個樓梯下方各設置一個水池；二層以上，每層前廳都設置了室內綠地，以改善室內空氣質量，達到室內降溫的效果，見圖3.9。

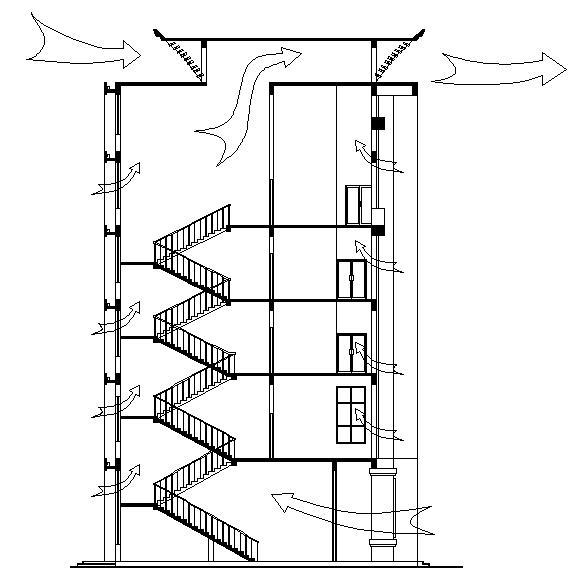

                            圖3.8  熱壓通風示意圖

4、結 論

    首先通過分析以湖南為代表的我國夏熱冬冷地區的建筑氣候，綜合氣候特點與當?shù)刈匀毁Y源，得到適應湖南地區氣候的建筑設計策略：通風隔熱，中水利用等。然后，為了將這幾種策略轉化為建筑語言，從它們的建筑表現形式、適用范圍、優缺點、設計影響因素等方面進行了研究，以便方案設計時的參考和選用。最后，結合具體的項目要求，綜合使用了以上幾種建筑策略。



    通過比較各種建筑設計策略和技術措施的實用效果，以創造舒適的室內環境和節約能源為目標，完成了本項目方案設計。在這個操作過程中，嘗試將理論與實踐相結合，采用科學的方法來指導設計，不僅可以發揮個人創作的靈活性，還減少了方案決策的盲目性和模糊性。



    總之，遵循氣候的建筑設計不應只停留在簡單的描述上，各種建筑設計策略也有一定的適用條件，不是只要用了就能改善室內環境、節約能源。本文雖然對適應特殊氣候的建筑技術措施的適用性、影響因素等進行了研究，但是在實際創作中，應該采取何種措施和形式，還需要建筑師們根據不同的設計條件靈活選擇。



參考文獻：

[1] 宋海林.綠色辦公——通向未來辦公建筑的綠色之路.清華大學建筑學院碩士論文. 1999年11月.導師:胡紹學

[2] 陳曉衛，楊彩虹.‘生態建筑’研究綠色辦公建筑——清華大學設計中心樓設計實踐與探索[J].建筑學報第五冊.2000年

[3] 楊謙柔.綠建筑設計評估工具之研究——以辦公建筑為例.中國文化大學環境設計學院碩士論文. 2000年12月.導師:張世典

[4] 付祥釗主編.夏熱冬冷地區建筑節能技術[M].中國建筑工業出版社.2002年

[5] 柳孝圖主編.建筑物理[M].中國建筑工業出版社.2002年

[6] 劉念雄，秦佑國.建筑熱環境[M].清華大學出版社.2005年
