高層建筑垃圾傳送技術及應用

方忠民   程海寅  李 聰

（中天建設集團有限公司  430000  武漢）

1.前言

    目前，高層建筑工程中樓層內建筑垃圾的清運一般利用施工升降機進行垂直運輸，不僅效率低下，而且大量占用施工升降機作業時間，妨礙了其他工種人員及材料的垂直運輸。

2.工程應用實例

    武漢復地東湖國際三期一標段工程位于武漢市武昌區中北路147號，該項目由1棟45層、建筑高度137米, 1棟55層，建筑高度167米超高層住宅及地下一層車庫組成。該工程因建筑高度高，對施工人員及材料的垂直運輸造成了巨大壓力。為徹底解決這一難題，我司管理人員經過反復研究、探討，獨辟蹊徑，通過采用單獨設置垃圾通道的方式運送樓層內建筑垃圾，達到了安全、高效、連續作業的目標，同時也為其他工種的施工作業創造了有利條件，并因此形成高層建筑垃圾傳送技術。

3.垃圾通道實施方案

    3.1 實施步驟

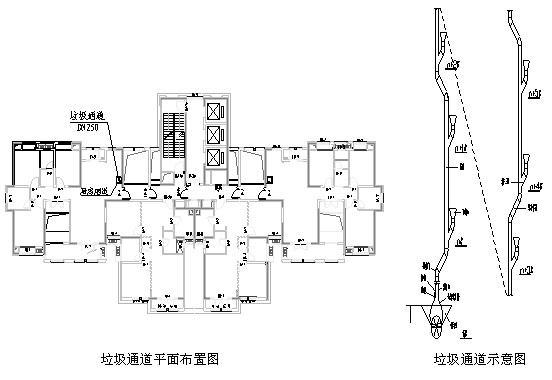

    第一步：在建筑結構平面圖中選取不影響其他施工作業的某區域（墻邊或柱子邊）作為垃圾通道安裝地點，并在結構施工時預留垃圾通道管路穿越的洞口或利用已有的煙道，給排水管等預留洞口等；

    第二步：按每層設置一個下料口，每?jī)蓪釉O(shè)置一個緩沖裝置（緩沖彎頭及緩沖管），并在緩沖裝置彎頭處設置檢查門，按每層設置兩個支架，有緩沖裝置的該層，緩沖裝置處須設置一個支架局部加強；

    第三步：選取剛度大，內壁光滑并便于安拆的合適管材，作為垃圾傳送通道；

    第四步：垃圾通道以滯后結構兩層的方式隨結構的上升同步施工，每層垃圾通道安裝完畢即可進行垃圾傳送工作。

    3.2 注意事項

    1.緩沖裝置處支架與管道間須設置減振橡膠墊片；

    2.緩沖管與水平角度應控制在45°～60°之間；

    3.檢查門須設置在緩沖裝置下端彎頭的上部；

    4.上部高度設置不應超過樓地面600mm；

    5.垃圾通道宜選用DN200以上管材。

4. 垃圾傳送

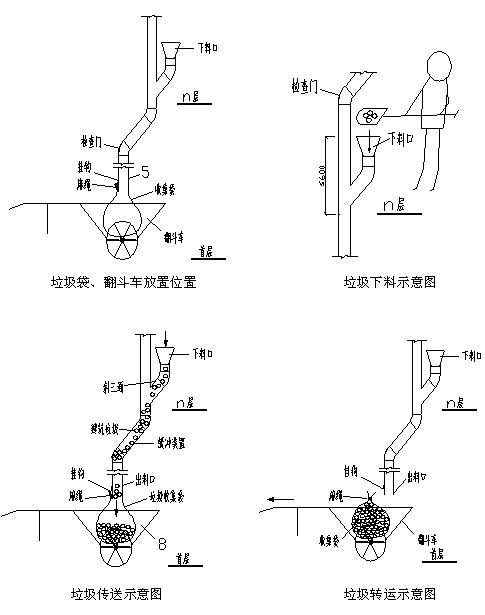

    4.1 傳送流程

    1、相應樓層建筑垃圾清掃歸堆；

    2、將蛇皮袋或麻袋套住出料口端部，同時利用麻繩將出料口口部鎖緊后掛放至設置在出料口上方的掛鉤上，同時將收集袋放入正下方的翻斗車內；

    3、利用鐵鍬將建筑垃圾放入該樓層設置在垃圾通道上的下料口，利用其自身的重力實現下送；

    4、建筑垃圾先后經下料口、45°斜三通、緩沖管、垃圾通道后進入設置在首層的收集袋內； 在建筑垃圾傳輸?shù)倪^程中，緩沖裝置的作用主要是減緩?fù)ㄟ^此處的建筑垃圾的動能；

    5、收集袋裝滿后，利用翻斗車轉運至工地內指定垃圾堆場。

    4.2 注意事項

    1、垃圾清運時，垃圾清運樓層垃圾傳送人員及首層出料口處垃圾水平轉運的人員均應配備對講機，待首層收集袋裝滿垃圾后，通知相關樓層垃圾傳送人員停止垃圾傳送，并將垃圾袋轉運至垃圾場，同時將新垃圾袋及翻斗車安放好。

    2、未進行垃圾傳送的相應樓層，在每個下料口上部蓋上硬紙板或鋼板，防止灰塵擴散。

5. 結語

    本工程是國內較早采用單獨垃圾通道傳送技術的超高層住宅項目，該設計中參照住宅生活污水系統排放理念，利用重力對垃圾進行傳輸，同時通過利用每?jī)蓪釉O(shè)置的緩沖管，對垃圾的勢能進行抵消，垃圾從一定高度傳送至首層出料口時，大部分勢能經過每?jī)蓪釉O(shè)置的緩沖裝置得到大大緩解。高層建筑垃圾傳送管路因采用生活鑄鐵管，卡箍連接，安拆方便，重復利用無須任何改動，重復利用次數高，攤銷費用低，加上傳輸效率高，環境污染，大大緩解高層建筑垂直運輸?shù)葍?yōu)點，具有很好的推廣前景。

(本文來源：陜西省土木建筑學會  文徑網絡：文徑 尹維維 編輯  劉真 審核)
