彈簧半圓排水管在隧道防排水中的應用

李新龍1    張慧莉2

(1．陜西恒通工程咨詢有限責任公司 710075 西安；2．西北農林科技大學  712100楊凌)

    隨著國民經濟建設的發展，基礎設施建設已成為國家投資重點。鐵路、公路、水利、城建等行業迅猛發展，修建了很多隧道、引水隧洞及地下建筑。這些工程對防、排水都有嚴格的要求，隧道滲漏水，不僅降低了混凝土的耐久性，而且影響隧道的正常運行，惡化隧道的環境，甚至?xí)�造成隧道局部或整體的破壞。在寒冷地帶，由于隧道滲漏水發生的冰凍和冰柱，嚴重危及交通安全。

    就目前施工技術而言，很難做到隧道不發生滲漏。隧道滲漏問題一直是國內隧道專家們研究的課題，此項目已列為陜西省科技攻關項目。如何提高修建隧道的技術，使?jié)B漏現象不出現或減少滲漏，筆者認為有兩種方法：一是盡量防止隧道里的水向外滲漏或減少滲漏，此舉可謂“堵”；二是采用新技術“隧道無壓排水法”，用彈簧半圓排水管將滲漏水排出，使隧道襯砌結構外圍成為無外水壓力的環境，此法可謂“排”。一堵一排相互補充，形成處理隧道滲漏問題的防滲新體系。

1、材料的技術要求

    1.1對彈簧半圓排水管的物理性質要求

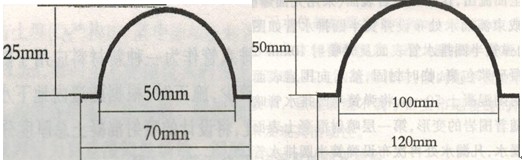

    彈簧半圓排水管，是一種新型隧道用排水材料，其外型如下圖l所示，它是由鋼線鍍PVC包塑后與 PVC軟皮或一布一膜的復合土工膜熱合，在未熱合處用膠補粘組合而成的半管形狀。其尺寸因具體工程設計書要求而定，以秦嶺終南山公路隧道工程φ100彈簧半圓排水管供貨合同書要求為例，材料應符合以下要求：跨徑中lOOmm；截面高度45_+5mm；鍍塑(PVC)鋼絲直徑3.0±0.3mm；膜厚度0.30_+0.1mm，無紡布1209；兩邊布膜預留邊寬度25mm。

    產品目測平視觀察其表面應為均勻白色長條半管，并具有較好的適應變形的能力，手持產品向內縱向彎曲最小可成1800，橫向彎曲最小可成90°。

    1.2對彈簧半圓排水管的力學性質要求(見下表)

2、施工技術

    彈簧半圓排水管作為一種新材料應用于隧道排水方面的經驗較少，施工時，根據隧道內地下水大小及圍巖變形速度，將設計的噴射混凝土總厚度分為2～4層噴射，每層不少于50mm厚。

    當隧道開挖斷面符合設計要求后，由于裂隙破碎地下水全面流出，這時在圍巖表面(采用光面爆破時)成線流或束流涌水處布設彈簧半圓排水管如圖2所示，先向彈簧半圓排水管表面及時噴射lOmm一20mm厚的速凝砂漿包裹，臨時封固，然后向圍巖表面噴射第一層封閉混凝±50mm，將彈簧半圓排水管暗埋在內部。隨著圍巖的變形，第一層噴射混凝土表面會產生裂縫漏水，凡漏水處再次布設彈簧半圓排水管并在其表面噴射速凝砂漿封閉，再噴射第二層混凝土。按此辦法分層完成設計噴射混凝土總厚度，使初期支護內部形成多層排水系統，直至表面不再出現滲漏現象為止。

    在各層大面積滲水區段內或無水區段內可按縱向每隔2m～3m間距，在其表面打2~3個排水孔預設彈簧半圓排水管，并噴射lOmm一20mm速凝砂漿封固，保證隧道使用期內因地下水反復變化而使?jié)B漏水能夠及時從預設的彈簧半圓排水管排出。

    通過暗埋在初期支護內部的多層永久式排水通道系統，將水引入隧道內縱向排水溝(管)，這種既靈活又固定的永久式排水系統，保證隧道徹底不漏水，并能適應復雜的地質條件和大小不同的漏水量，如圖3所示。

    對已經建成使用的隧道，如有滲漏水問題，亦可采用上述方法進行有效處理。如果隧道凈空受限制時，可沿裂縫漏水處刻槽，鑲嵌φ50mm的彈簧半圓排水管，用防水混凝土填平處理。

    對于環保要求地下水不能過多流失的隧道，應在隧道開挖后，對股流或束流漏水嚴重區段先注漿堵水，再按上述辦法排水。

    使用彈簧半圓排水管之后，可將目前采用的彈簧透水管、排水管、止水帶及涂膜膠、防水劑等取消，并可將原設計的土工膜厚度減薄。建議在圍巖破碎且地  下水位較高區段用l.0mm厚土工膜(土工膜抗拉強度不得小于l5MPa)。在圍巖完整性好的區段采用0.8mm厚土工膜(土工膜抗拉強度不得小于12MPa)，以保證有較大的安全系數。

3、結語

    對于隧道防排水施工，在嚴格控制混凝土配合比，使初期支護混凝土、二次襯砌混凝土有較高質量的基礎上，注意加強土工布結合土工膜的施工工藝細  節。加上使用彈簧半圓排水管，這樣就形成了較嚴密的防滲系統，這一新技術在隧道工程中正逐漸被應用，已收到較理想的前期效果。

參考文獻：

[1]趙佩鈺等《隧洞防滲系統的設計與施工》防滲技  術  1997，3(1)：21～26
