在邊坡坡角達85°的建筑如何處理邊坡穩定

李媛  劉清

洛陽智博建筑設計有限公司

    某一七層磚混住宅小區，橫跨高漫灘與II級階地兩種地邈單元，地形起伏很大，發育一高陡邊坡，該邊坡坡角85°，相對最大高差為16.5m，物質組成主要為第四系全新近堆積的黃土狀粉土、粉質粘土。現討論如下：

1、邊坡的穩定性評價

    采用畢肖普?qǐng)A弧滑動法．計算邊坡穩定安全系數。

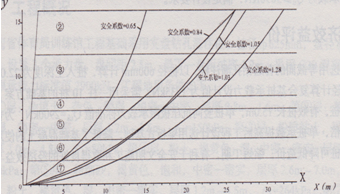

    計算結果見圖所示。當安全系數為0.65時，滑動而頂面寬度(滑動而頂端距坡底角水平距離)為14．7m；當安全系數為1．05時，滑動面頂面的寬度為25．6m；當安全系數為1.28時，滑動面頂而的寬度為31.5m。也就是說．該邊坡為不穩定邊坡。

圖l

2、邊坡穩定對建筑物的影響及處理

    無論采用何種基礎形式，邊坡穩定性的處理是個重中之重的前提條件。根據畢肖普?qǐng)A弧滑動法圖示，以及設計方的現場了解，當安全系數取l.1時，待建住宅樓山墻外邊線距離邊坡頂面應大于28m才可改善此建筑物存在的不同程度的邊坡穩定問題。

    根據甲方的整體規劃，應調整施工順序，先將澗河改道，將河內的淤泥，軟弱土層完全挖除，直至老土層，然后將現有陡坎如下圖所示按臺階狀挖除部分土體，以上工作就緒后，可采用干凈素土將澗河舊道以擴高漫濰回填，回填過程中，應按相關規范對回填土分層壓實，在地基主要受力層范圍內，壓實系數λc≥O.97，在地基主要受力范圍以下，壓實系數λc≥0.95,控制含水量為最優含水量Wop±2％，根據地質報告提供的經驗，壓實填土邊坡允許值可采用1：20。

    在回填土施工過程中，施工隊對每層回填土應進行試驗并做好資料記錄，滿足設計要求后，方口可進行下一層土的回填。

    待二次填方區(圖2)施工完成后，地質部門應提供相關數據給設計，進行地基變形等方面的驗算，經計算滿足設計要求后，方可進行下一步的施工。

(圖2)  地基±挖填方剖面示意圖

3、基礎選型

    (1)三七灰土擠密樁。此種基礎應該注意的一點是：如何使復合地基承載力在性狀不同的土層上均勻受力?由于原狀土與新回填土的性質不同，經驗估計新回填土的性狀要較原狀土略好)灰土板在原狀土范圍內應布置的稍密些，在新回填土范圍內應布置的稍疏些。通過調整置換率來達到復合地基承載力提高的平衡均勻性。

    (2)大直徑擴底樁基礎。

    采用此種基礎型式將基礎嵌同于較深的土層內，在抗滑移方面要比三七灰土擠密樁效果好，但也應注意以下幾點：①建筑物樁端應放于同一持力層上(宜為卵石層)。地質報告揭露深度約12m．第六層粉質粘土承載力特征值僅為350kN．不能滿足建筑物使用荷載的要求。從相鄰建筑物資料來看，卵石層約分布于由地表以下21m處，建筑物樁端應全部放在這一土層上，而不越陡坎的同一建筑物的兩部分分別座平不同土層上。②應在回填土完全固結完成后方可施工樁基礎。樁周軟土因自重固結、場地填土、降低地下水等原因面產生的沉降大于樁的沉降時，應考慮樁側負摩阻力對基樁承載力的影響。若將樁側摩擦力計入，必須待回填土完全固結完成后方可施工樁基礎。③地下水的影響。從相鄰建筑物資料來看，地下水標高位于卵石層以上，在施工樁基礎時應做好降水措施。各種地基基礎方案中，三七灰土擠密樁復合地基施工較快，經驗成熟，成本較低，質量較好，能很好消除濕陷性黃土的濕陷性和提高地基承載力；人工挖孔擴底灌注樁基礎，施工簡便，效率高，質量可靠，但成本較高。考慮到現場施工條件及技術經濟比較，建議該建筑群采用灰土擠密樁復合地基基礎方案。

    對于壓實填土與灰土擠密極復合地基過渡地段，應采用相應的結構措施和建筑措施，以防建筑物的不均勻沉降。

(本文來源：陜西省土木建筑學會  文徑網絡：溫紅娟  尚雯瀟  尹維維 編輯 文徑 審核)
