 高烈度地震區建筑隔震方法設計與分析實例

張玲 雷珂娜

柳州東方工程橡膠制品有限公司

陜西省建筑設計研究院有限責任公司

    一、引言

    1、隔震技術及其研究和應用成果介紹

    我國地震頻繁，是地震大國也是震災大國，地震災害對建筑物造成的損害是巨大的，為此我國就城市建筑和抗震標準進行了嚴格規定，但經歷了汶川地震后，我們?nèi)匀豢吹酱罅拷ㄖ�物倒塌以及各種程度的不可修復的損壞，特別是部分校舍的坍塌，值得我們深思。如何減輕地震災害，特別是一些特大、突發性強的地震帶來的不可預測的損失，對我們來說很重要。目前，部分發達地區和一些發達國家較為推廣的并且得到驗證的有效工程措施就是建筑結構的減隔震技術。因此，對高烈度地震區域的一些建筑結構僅僅局限于抗震設防是遠遠不夠的，進行有效地減隔震保護是非常迫切的。從各國家的建筑減隔震技術應用情況來看，高于抗震設防烈度8級（0.3g）的建筑采用隔震設計，除了改善高烈度區域建筑的整體抗震性能，還可以有效地降低建筑成本。

    以某鋼筋混凝土框架結構為例，采用基層隔震技術，即在上部結構和基礎之間設置隔震層來降低傳入上部結構的地震力。

    對該結構進行非線性時程有限元分析，優化該建筑隔震支座的設計參數和布置，同時檢驗該建筑在地震作用下能否滿足預期的功能要求，從理論上對該建筑的減隔震效果進行研究。

    二、工程簡介

    1 、工程介紹

    該建筑為7層框架結構，底層層高為4.2m，頂層樓梯間層高為4.5m，其余層層高均為3.9m，總高度為28.15 m，高寬比為2，建筑平面長度較大。采用鋼筋混凝土框架結構，設計使用年限為50年，丙類建筑。該建筑場地地震基本烈度為8度、設計基本地震加速度值為0.30g，設計地震分組為第二組，場地類別Ⅱ類；基本風壓按50年一遇的基本風壓采用，取ω=0.40 kN/m2 。地面粗糙度B類。

    本項目隔震設計方案采用基礎隔震，支座采用有效直徑為600mm、700mm的橡膠隔震支座（其中JZY為無鉛型建筑隔震橡膠支座，JZY1Q為鉛芯型建筑隔震橡膠支座）。支座布置圖如圖1所示，支座均為橡膠隔震支座。

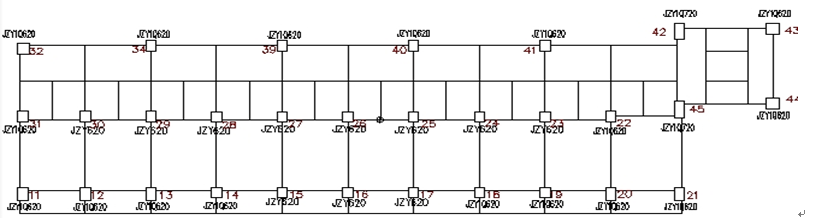

圖1 隔震橡膠支座的平面布置圖

    2、有限元計算模型

    采用有限元程序ETABS對該建筑結構進行模型建立和動力分析，模型中梁、柱采用桿單元模擬，樓板采用膜單元模擬，材料選混凝土C30，建筑結構抗震設計基礎采用6個方向支點約束；建筑結構隔震設計基層支座采用塑性連接單元Isolator1來模擬，其在ETABS程序中需要定義彈性剛度、屈服后剛度比和屈服荷載。采用空間桿單元模擬梁，考慮翼緣作用影響，樓面梁剛度增大系數取1.3~2.0。該結構有限元計算模型簡圖如圖2所示。

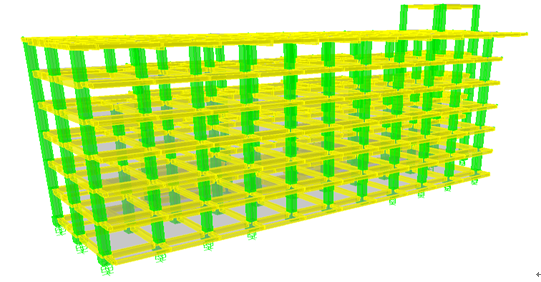

圖2 結構有限元計算模型圖

    3、模態分析

    利用Ritz向量法分別對隔震結構和抗震結構進行動力分析，分別求出前20階的陣型和周期，抗震結構第一扭轉周期與第一平動周期之比為0.88，抗震性能良好；比較前三階周期如表1所示，多遇地震下隔震結構周期是抗震結構周期的3倍多，有效避開地震地面運動的主要攜能頻帶范圍，隔震層在罕遇地震時，變形增大，剛度減小，基本周期將進一步延長，減少傳入上部結構的地震響應，達到很好的隔震效果。

表1 結構周期對比表

     三、分析用地震波

    在進行該建筑的地震時程響應計算時，我國《建筑抗震設計規范》（GB50011－2010）規定，應采用多條地震波進行計算分析，在時程分析時地震波的選取必須按照場地類別和設計地震分組選用不少于三組的強震記錄，當取七組及七組以上的時程曲線輸入時，計算結構可取時程法的平均值。該結構選取7條地震波進行時程分析。分別是5條天然波：Elcentro波、EUR波、Northbrige波、SAN波和Taft波，兩條人工波：RGB1波和RGB2波。在彈性時程分析時，每條時程曲線計算所得結構底部剪力均超過振型分解反應譜法計算結果的65%，結構底部剪力的平均值均達到振型分解反應譜法計算結果的80%以上。

    四、時程分析結果

    1、多遇地震下的結果分析

    結構輸入抗震設防烈度8度，設計基本地震加速度地震波，時程分析結果得出抗震結構和隔震結構的地震響應，比較抗震結構和隔震結構的樓層剪力平均值（如表2所示），和層間剪力比值（如表3所示），從各層剪力比值可以看出，水平地震影響系數最大值為0.33。由《建筑抗震設計規范》（GB 50011-2010）12.2.5條中公式可計算出隔震后結構計算結構地震作用時的地震影響系數最大值為0.096，根據《建筑抗震設計規范》（GB 50011-2010）12.2.7條可得出采用隔震技術后上部結構的構造措施可降一度設防烈度進行設。

表2  結構層間剪力平均值/（KN）

表3  層間剪力比

    2、隔震設計安全性評估

    在罕遇地震作用下，隔震層層位移量，如圖表4所示。

    按照隔震支座的極限水平變位應小于其有效直徑的0.55倍和各橡膠層總厚度3倍二者的較小值進行驗算，罕遇地震作用時隔震層最大層間位移285mm<330mm，可以滿足隔震支座高度在罕遇地震作用下的可靠性和穩定性。罕遇地震作用下，對隔震結構下部結構進行分析，隔震支座節點編號如圖1所示，計算各種工況下最大軸力值（如表5所示）和最小軸力值（如表6所示）。

表4支座位移響應/（mm）

表5支座軸力極大值/（kN）

    隔震支座在罕遇地震作用下支座壓應力滿足隔震設計要求。

    通過對隔震支座軸向力進行組合，驗算隔震支座是否出現拉力情況，滿足《建筑抗震設計規范》（GB 50011-2010）隔震支座在罕遇地震作用下支座拉應力小于1MPa的要求。

表6支座極小值/（kN）

    隔震支座在罕遇地震作用下支座拉應力小于1MPa，滿足隔震設計要求。

    五、結論

    1、通過模態分析可得出，隔震結構相比較于抗震結構周期大大增加，周期越大，結構的基本周期越好地規避建筑場地的卓越周期，減弱地震對結構的動力響應。

   （2）通過依次對抗震結構和隔震結構依次輸入x，y方向的7條地震波進行地震反應分析，得到多遇地震作用下的各層剪力比，隔震結構各樓層間剪力比抗震結構各樓層剪力均減小，橡膠支座隔震結構能較好地降低結構水平地震反應，減小了地震對結構的動力響應。

   （3）隔震建筑隔震層以上的結構在8度（0.3g）設計地震作用下各樓層地震剪力，均小于未隔震結構在8度（0.3g）設計地震作用下樓層地震剪力的0.33倍。根據《建筑抗震設計規范》GB50011-2010的規定，本工程隔震層以上結構的水平向地震影響系數取為0.096，即隔震層以上結構可降低1度進行抗震設防。

   （4）結果給出隔震支座在罕遇地震作用下隔震層最大位移285mm，小于隔震支座的極限水平變位330mm 。隔震設防可以滿足隔震支座在罕遇地震作用下的可靠性和穩定性。

   （5）隔震支座豎向承載力和受拉情況均滿足規范要求。
