摘要：在高層剪力墻施工中，變形縫處空間小，變形縫兩側剪力墻支模拆模困難，特別是縫寬大于120mm的，采用縫中填塞聚苯板的方法質量難以保證，容易跑模漏漿，還沒有辦法修補。通過工程實踐，我們總結出一套簡單實用的施工方法，解決了普通支模方法變形縫內側模板沒辦法拆除的難題...



    4.2 工藝流程

    模板設計加工——剪力墻鋼筋綁扎、定位筋焊接完畢——模板下口防漏漿處理（粘海綿條）——墻體鋼筋下口清理——合變形縫內側大模板——合變形縫外模板——穿墻螺桿固定、垂直度校正——澆筑混凝土——在變形縫外側松開穿墻螺桿——拆除模板——模板清理、刷隔離劑備用。



4.3   工法要點

    4.3.1施工準備

    ①安排好大模板堆放場地。

    由于大模板體形大，比較重，故應堆放在塔式起重機工作半徑范圍內，以便于直接吊運。吊裝時由技術人員計算出極限重量，以防塔吊出現故障。



    ②技術交底

針對本工法的施工特點，施工前做好施工班組的技術交底工作，支模完畢后檢查校正。



    ③做好測量放線工作

    依次彈出墻體軸線、模板的安裝位置線，并從墻線外返500mm彈線作為模板就位參考線。在安裝大模板前，均應彈出水平標高線，以此作為安裝依據。軸線及水平線引測后，必須由專人進行復驗。



    ④涂刷脫模劑

    對脫模劑的基本要求是：

    a.易脫模，不粘結和污染混凝土表面；

    b.涂刷方便，易于干燥和清理；

    c.對模板無腐蝕作用；



     ⑤試組裝

    在正式安裝之前，應先進行試驗性安裝，以檢查模板的各部尺寸是否合適，操作平臺架及后支架是否合適，模板的結縫是否嚴密，如發現問題及時進行修理，待問題解決方可正式安裝。筒模施工時，事先進行全面組裝，并調試運轉自如后方可使用。



    4.3.2模板制作

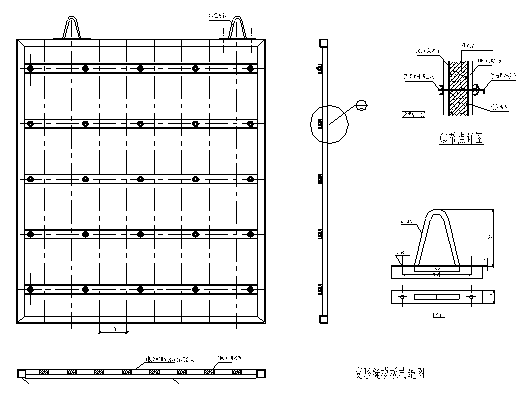

    4.3.2.1 根據剪力墻尺寸進行模板設計，確定模板配板平面布置及支撐布置圖。

    4.3.2.2 驗算：在配板平面布置及支撐布置的基礎上對模板系統的強度、剛度及穩定性進行驗算。

    4.3.2.3按照驗算結果繪制配板圖、節點大樣圖、零件等加工圖。

    4.3.2.4根據加工圖加工制作，做好標識，編號存放。



    4.3.3模板安裝

    ①彈出模板就位安裝線及控制線。墻軸線位移偏差控制在3mm范圍內。

    ②做好找平層，以保證砼墻高度一致，墻體標高偏差控制在±5mm范圍內。

    ③安裝模板的根部需墊抹水泥砂漿10～15mm，防止墻體發生爛根、露筋、蜂窩麻面現象，為杜絕漏漿，在大模板邊線外側粘貼1㎝寬自粘式海綿條。

    ④先立變形縫內側模板，由塔吊輔助先初步固定，然后另一側模板就位。

    ⑤安裝穿墻螺栓，校正模板同步進行。墻的寬度尺寸偏差控制在－2mm范圍內。每層模板立面垂直度偏差控制在3mm范圍內。



    4.3.4模板拆除

    當墻體混凝土達到1.2N/mm²時,可以拆除模板,但在冬季施工時，應視冬季施工方法和混凝土強度增長情況決定拆模時間。



    拆模方法是：用長約400mm、內徑略大于穿墻螺桿直徑的鋼管套在“L”螺桿上，反旋使螺桿的另一端從蓋形螺母中退出，使模板與墻面逐漸脫離。脫模困難時，可用撬棍撬動，不得用大錘砸模板。

    脫模后在起吊大模板前，要認真檢查穿墻螺栓是否全部拆完，無障礙后方可吊出。

    模板拆除后，應及時將模板板面的水泥漿清理干凈，刷好脫模劑，以備下次使用。在樓層上涂刷脫模劑時，要防止將脫模劑濺到鋼筋上。



5、質量控制

    5.1模板安裝質量標準

    5.1.1基本要求

    ①模板安裝必須垂直位置正確、兩端水平標高一致。

    ②模板之間的拼縫及模板與結構之間的接縫必須嚴密，不得漏漿。

    ④脫模劑必須涂刷均勻。

    ⑤拆除模板時嚴禁碰撞墻體，對拆下的模板要及時進行清理和保養，如發現變形、開焊，應及時進行修理。



    5.2.2 模板安裝允許偏差及檢驗方法







序號	檢查	允許偏差（mm）	檢查方法
1	模板垂直度	3	2m靠尺
2	模板位置	2	鋼尺驗線
3	上口寬度	2	鋼尺驗線
4	模板標高	±5	用水準儀或拉線和尺量檢查



6、安全措施

    6.1針對施工的特點制定安全措施，并層層進行安全技術交底，經常進行檢查，加強安全施工的宣傳教育。

    6.2模板的堆放場地必須堅實平整，滿足自穩角度。

    6.3吊裝大模板必須用自鎖卡環，防止脫鉤。

    6.4在樓層上放置模板時，必須采取可靠的防傾倒措施，遇有大風天氣，應將模板與建筑物固定，防止碰撞造成墜落。

    6.5安裝和拆除變形縫內側模板時，嚴禁下一層相應位置有人員通行，必要時作圍擋防護。操作人員和指揮人員站在安全可靠的地方。



(本文來源：陜西省土木建筑學會  文徑網絡：文徑 尹維維 編輯  劉真 審核)
