涵洞的型式及適用性

劉澤川

信陽豫南公路工程公司

1、概述

    涵洞設計在公路的設計中占有重要的位置。涵洞設計的合理與否直接影響到排水及人車通行的效果、工程造價的多少、路況的美觀等，而洞身和洞口形式的選擇是涵洞設計的關鍵。洞身形式的選擇決定構造物的適用性及穩定性，洞口的選擇決定構造物的適用性及美觀。下面我們結合實踐，介紹各種洞身及洞口的構造特點和適用性。

2、涵洞型式(圖1、圖2)

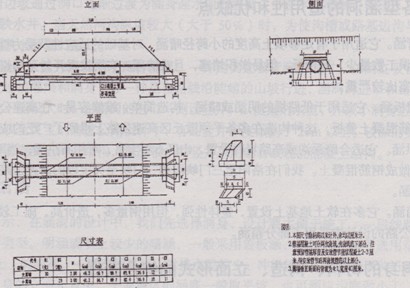

圖1

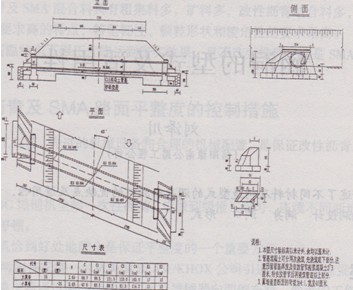

圖2

3、涵洞的組成

    涵洞是路基下的一個過水孔道，由洞身及洞口兩部分組成。洞身是形成過水孔道的主體：它一方面保證水流通過，另一方面也是直接承受荷載壓力，并將其傳給地基。

4、各型涵洞的適用性和優缺點

    (1)管涵。它適用于有足夠填土高度的小跨徑暗涵，對基礎的適應性及受力性能較好，不需要墩臺，誤工數量少，造價低，但易淤積堵塞，且難清理。實用發現開封至鄭州段高速公路上的管涵堵塞比較嚴重。

    (2)蓋板涵。它適用于低路堤的明涵或暗涵，構造簡單，維修容易，在高速公路上多做磋石臺身，鋼筋混凝土蓋板，這種構造在多條平原微丘區高速公路上得到了廣泛的應用。

    (3)拱涵。它適合跨深溝或高路堤時設置，山區石料豐富，可用石拱涵；當跨徑較大時．拱圈也可以做成鋼筋混凝土。我們?cè)诼尻?yáng)至三門峽段和三門峽至靈寶段的高速公路設計中采用了大量的拱涵。

    (4)箱涵。它多在軟土地基上設置，整體性強，但用鋼量多，造價高，施工較困難。我們?cè)陂_(kāi)洛高速公路的設計中采用了部分箱涵。

5、洞身的材料、構造、立面形式的綜合選擇

    在平原區的高速公路上或在山區的低填土路段上，多采用鋼筋混凝土蓋板涵，基礎多數為片石混凝土，涵臺為砌石，蓋板、臺帽為鋼筋混凝土。對于小跨徑的多采用整體式基礎，對于大跨徑的多采用分離式基礎，在平原區涵底多數做成平的，在山區涵底一般順應天然河溝的縱坡，但基礎和洞口的型式要順應地形視地質情況做處理。

    在山區高填土路段多采用拱涵，基礎一般為片石混凝土，臺身為砌石或現澆混凝土。大跨徑的拱圈采用鋼筋混凝土，基礎采用分離式；小跨徑的拱圈采用混凝土，基礎采用整體式。地基承載力不能滿足要求時，在地基處理后，可根據地質情況在分離式基礎間做倒拱；當涵底縱坡較大時，拱涵可以根據地形情況做成臺階形基礎的斜置式斜坡涵，也可以做成階梯式的平置式斜坡涵。當路線以挖路塹的形式穿過灌溉溝渠時，常修建倒虹吸管涵洞。

    渲泄同樣的設計流量，單孔比多孔經濟。在設計中要優先選用較大孔徑的單孔，不要較小孔徑的多孔。如果大孔徑的涵洞不能滿足設計要求，就改做小橋。

    涵洞設計要方便施工，一段線路上不宜采用過多的涵洞類型，應盡可能定型化，便于集中預制，以節省模板和保證質量。設計預制件時，要考慮運輸條件和方便安裝，盡可能采用機械化預制和安裝，加快施工進度。

6、洞口的分類和選擇

    (1)八字墻。為縮短翼墻長度并便于施工，將其端部建為矮墻。此種翼墻工程量較小，水力條件好，施工簡單，在填方路堤段是最常用的洞口形式。

    (2)端墻錐坡式。端墻式洞口構造簡單，但水力性能不好，所以端墻式常和錐坡配合使用。錐坡式洞口污工體積較大，不如八字墻經濟，但對于較大較高的涵洞，因這種結構的穩定性較好，是常用的洞口形式。

    (3)直墻式翼墻。直墻式洞口可視可敞開角為零的八字式洞口。這種洞口要求涵洞跨徑與河寬基本一致。

    (4)扭坡式。扭坡式洞口主要用于板涵、箱涵、拱涵洞身與人工溝渠的連接。將原溝渠的梯形斷面邊坡通過洞口逐漸過渡為涵身迎水面的坡度，可使水流順暢，但施工工藝稍復雜。

    (5)跌水井。當天然河溝縱坡較大(大于50％)時，為使溝槽或路基邊溝與涵洞進口連接，常采用跌水井洞口形式。

    (6)豎井。豎井主要用于兩種情況，一種是倒虹吸管跨路線時，在倒虹吸管的進出口常用豎井形式連接灌渠和洞身；另一種是在路線沿陡峭的山坡行進，涵洞的進口和出口高差較大。而涵底縱坡不能設大時，在涵洞的進口一側設豎井，以便集納水流，并減小洞身進出口聽高差。我們?cè)谌�門峽至靈寶的高速公路設計中，有的豎井深度做到了20m以上。較深的豎井采用圓形或矩形的鋼筋混凝土薄壁結構，深度較小的豎井采用砌石或現澆混凝土結構。

7、結語

    綜上所示，在涵洞的設計中，我們先選擇洞身，設計要主便于施工，一段線路上不宜采用過多的涵洞類型。明涵或填土較少的暗涵，一般采用蓋板涵，對特軟地基可選用箱涵。填土較多(6m以上)的暗涵，一般選用拱涵。對排水量較少、沖淤較小的石質地區的進暗涵，可用網管涵。在洞身的立面布置中，平原地區的涵底一般取平坡，也可順應溝底做小于3％的縱坡。山區的涵底可視地質、地形情況做斜置式斜坡涵或平置式斜坡涵。洞口型式必須根據地形靈活選用，可做些有創意的設計。
